Effektiv och tyst ränna för högsta belastning

Användningsområde

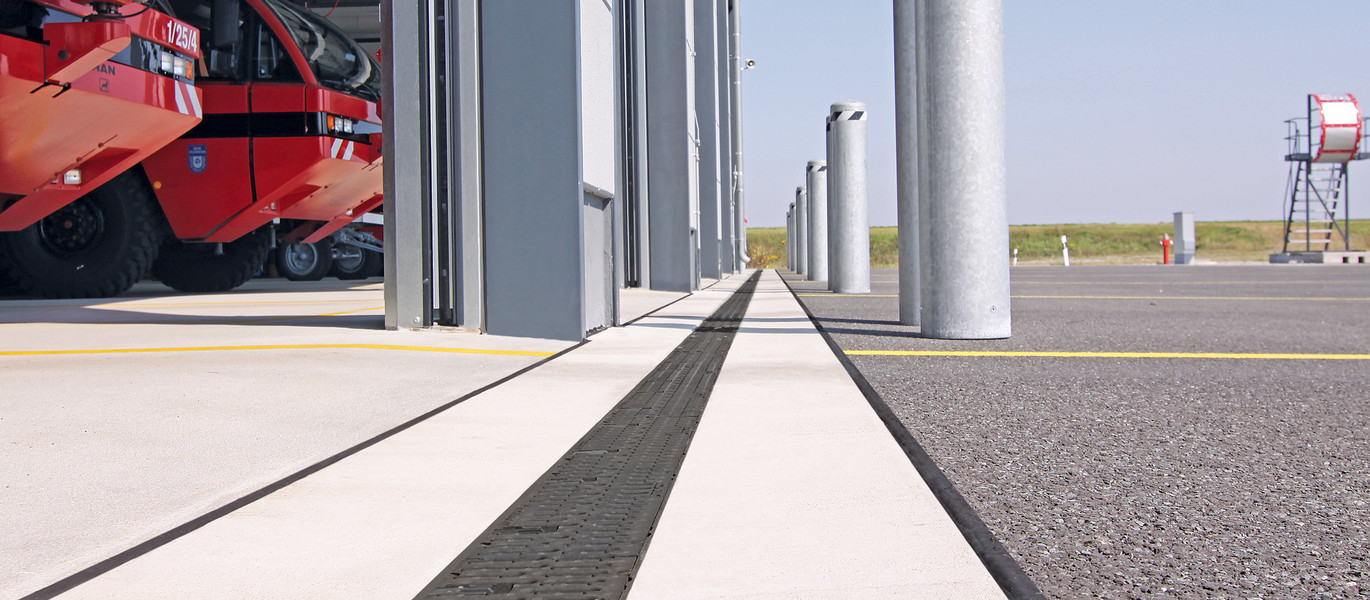

ACO PowerDrain är en kraftfull avvattningsränna med segjärnsgaller. Använd den till flygplatser, containerplatser eller andra miljöer som utsätts för tuffa förhållanden när det gäller belastningsklass, miljökrav och hydrauliska egenskaper. Rännan klarar belastning från A15 till F900.

Konstruktion
I kombination med polymerbetong ger V-tvärsnittet PowerDrain riktigt bra hydrauliska egenskaper. Rännan kännetecknas av säkerhet och utmärkt stabilitet – även i högsta belastningsklassen F. Den smala V-profilen gör att även vid liten regnmängd blir flödeshastigheten betydligt högre och självreningseffekten bättre än de traditionella rännorna. Självreningseffekten vid mindre regnmängder är mycket viktig för att alltid ha ett optimalt flöde genom rännan. Den integrerade elastomerdämpningen mellan galler och ränna ger en hållbar och ljuddämpande funktion när gallret trafikeras. Dessutom skyddar dämpningen rännan mot slitage och förlänger därmed livslängden på hela rännsystemet. Powerlock säkerhetsspärr är ett snabbt låsningssystem som underlättar montering av galler samt rengöring av rännan.

    Ett avvattningssystem består av moduler och kan delas in i olika sektioner.
    När du ska sätta ihop ett system finns det ett antal frågor du behöver ha svar på.

    • Hur stor yta (m2) ska avvattnas?
    • Vilken trafik ska belasta rännan?
    • Regnintensitet?
    • Antal utlopp?
    • Välj ränna efter längd, bredd och höjd
    • Välj gavel-, bottenutlopp eller utlopp i sandfång
    • Val av falltyp
    • Sätt samman systemet genom att utgå från den djupaste rännan närmast utloppet och räkna bakåt till den grundaste
    • Galler i belastningsklass A–F
    • Välj tillval

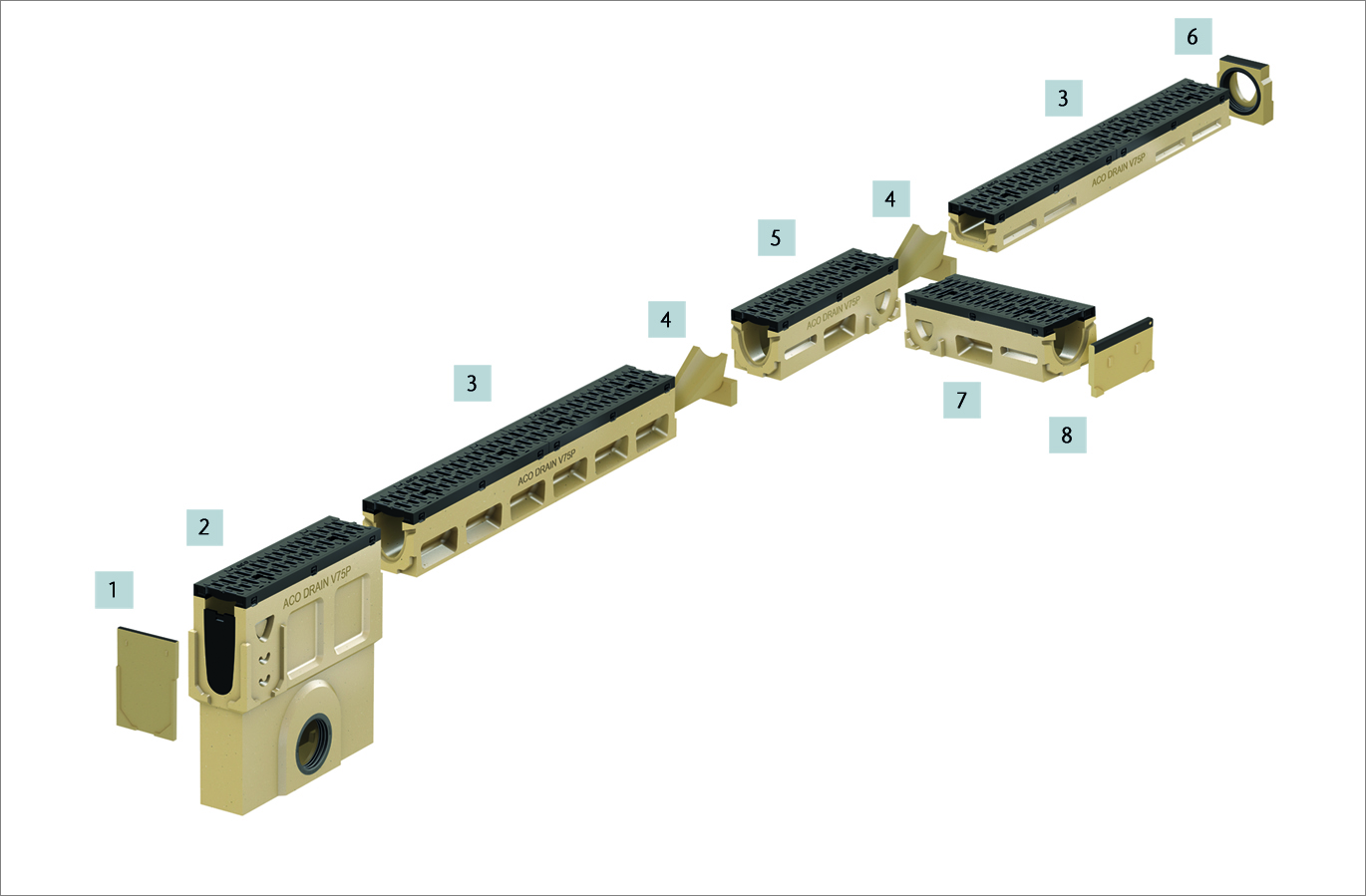

    Moduler
    1. Tät gavel universal
    2. Sandfång
    3. Ränna utan fall, 1000 mm
    4. Övergångsstycke
    5. Ränna utan fall, 500 mm
    6. Utloppsgavel med läppringstätning
    7. Lågprofilränna utan fall
    8. Tät gavel, lågprofilränna

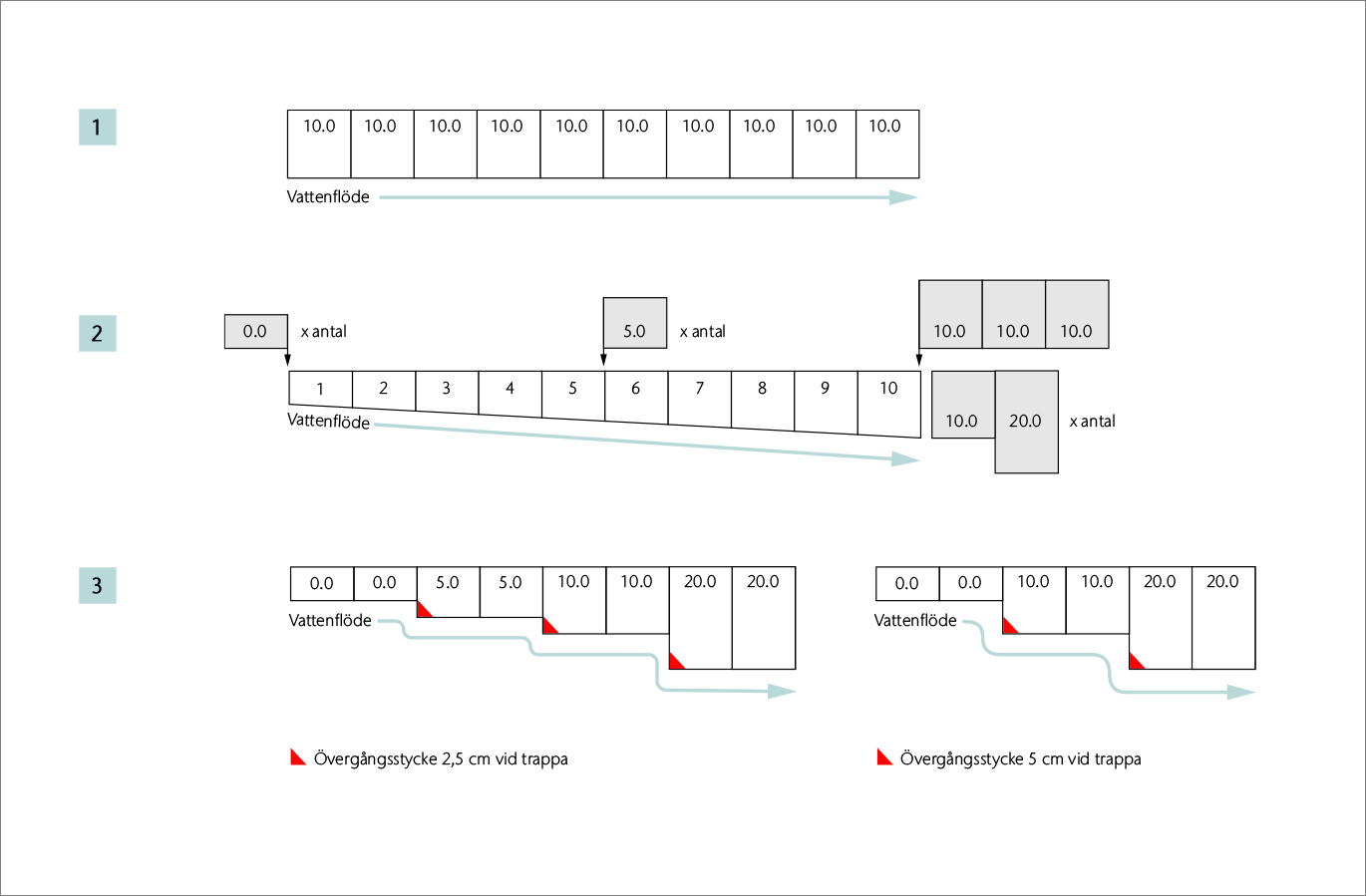

    Val av ränna utgörs inte enbart av skillnader i längd, bredd och höjd. För att upprätthålla ett jämnt och fint vattenflöde oberoende vattenmängd finns det avvattningsrännor med olika falltyper. PowerDrain kan användas till samtliga falltyper – utan fall, med fall och trappfall eller i kombinationer av dessa tre.


    1. Ränna utan fall
    Ränna utan fall fungerar vid normala vattenflöden. Denna ränna kan byggas i oändliga längder och är enkel att installera. Rännan går att bygga i fem olika modulhöjder; 0.0/5.0/10.0/20.0.

    2. Ränna med fall
    Vid mindre flöde av vatten kan du förstärka vattnets rörelse genom att använda en ränna med fall. Som mest kan denna ränntyp bestå av 10 fallsektioner. För att förlänga en ränna ytterligare kan du kombinera med rännmoduler utan fall alternativt trappfall.

    3. Ränna med trappfall
    Trappfall används för att öka kapaciteten och flödeshastigheten i rännan. Rännsektionerna blir djupare. Övergångsstycke för trappfall finns i två höjder; 2,5 och 5 cm.



    Val av utlopp beror på befintliga anslutningar samt övriga installationer som finns i marken. Om markförhållanden tillåter använd bottenutlopp. Annars gavelutlopp. Sandfång används när man önskar samla upp sand och grus. Du får då en bestämd vattengång vid röranslutning.


    Till rännan levereras galler i segjärn som klarar belastningsklass A15–F900. Klasserna är indelade enligt följande;

    • A15: gång- och cykeltrafik (1,5 ton)
    • B125: enstaka bil (12,5 ton)
    • C250: personbil, lätt lastbil (25 ton)
    • D400: lastbil (40 ton)
    • E600: lastbil, truck (upp till 60 ton)
    • F900: flygplatser, containeruppställning (upp till 90 ton)
