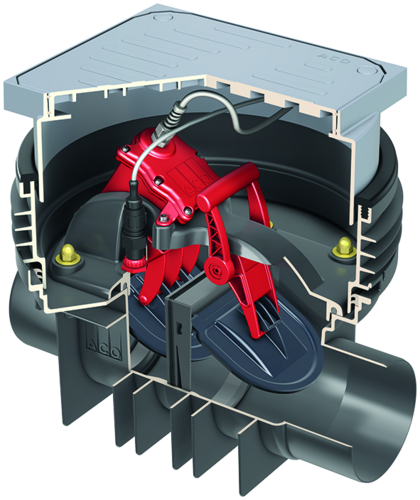

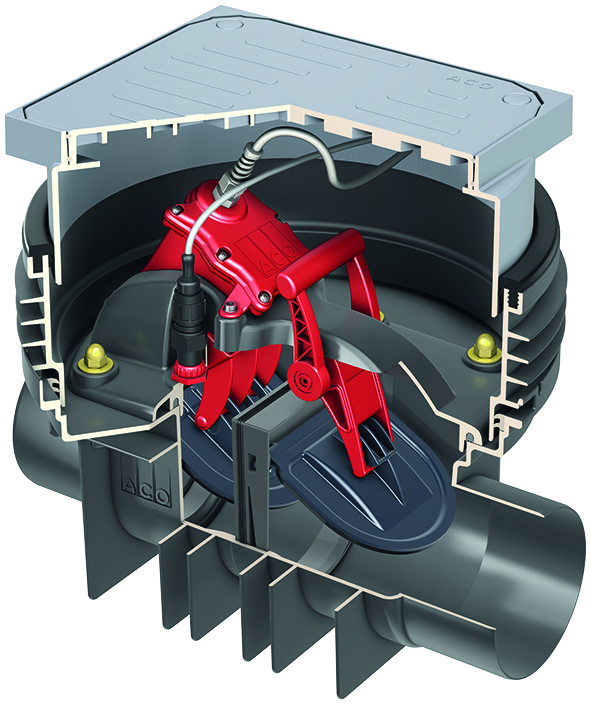

ACO Quatrix 160


Produktfördelar

  • Endast 12 mm gradientskillnad
  • Endast 71 cm installationsöppning utan omvänd gradient
  • Optimal för renovering
  • CCTV-kamera tillgänglig
  • Som tillval med höjdjusterbar tätningsfläns för vattentät betong
  • Pneumatiskt mätsystem för felfri drift

Produktinformation

  • I plast
  • För installation i golvplatta
  • Typ 3F testad enligt EN 13564
  • Med
    • Dubbla bakvattenklaffarMed 1 automatisk motorstyrd
    • Med 1 manuell nödtätning
  • Med stor rengörings- och underhållsöppning och teströr
  • Med anslutningsklar, elektrisk kontrollenhet IP 54 med integrerad 4-veckors självbevakning
  • Med visuell och akustisk återflödessignal
  • Med reservströmförsörjning
  • Med potentialfri kontakt för fjärrmeddelande
  • Motorn är översvämningssäker IP 68 (3 m, 24 h)
  • Kabellängd: 5 m (förlängning till 30 m möjlig)
  • Höjdinställbar och roterbar ovansektion
  • Ytvattentät vändbar platta för kaklad eller plastbetäckning
    • Belastningsklass: K 3
  • Anslutningsrör tillverkade med stosar i fabriken
Nominell breddDimensionerFördjupning
DLH1H2H min.H max.
[mm][mm][mm][mm][mm][mm][mm]
DN 10011046079217460512560 x 710
DN 150160504104192460512560 x 820

Signalhorn

Description
  • 230V AC
  • Strömförbrukning: 15mA
  • 172x70x78mm (LxBxD)
  • Kapsling: IP33
  • 92 dB(A)
  • Vikt: 0,3 kg

Blixtljus

Description
  • Vikt: 0,5 kg

Blixtljus


0150.46.94: Signalanlage mit GSM- Modul

Description
  • Vikt: 2 kg

Signaleringsenhet

Suitable for
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat-S
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Description
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

Anslutnings- och översvämningsmodulset

Suitable for
  • Triplex-K
    • Bakvattenventil DN 100 – DN 150
  • Quatrix-K bakvattenventil
  • Alla avloppspumpstationer
  • Alla avskiljare
Description
  • För larm av läcka orsakad t.ex. av rörbrott
  • För elektriskt ledande vätskor
  • Med potentialfri kontakt
  • Synliga och hörbara larm (ca 80 dB)
  • Dimensioner (bredd x höjd x djup): 160 x 120 x 75 mm
  • Kapslingsklass: IP 65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad: 1.4 m
  • Översvämningsindikator med 10 m kabel
  • Vikt: 1,1 kg

Förhöjningsdel

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Description
  • Med läppringstätning
  • Stegvis höjdjustering var 116 mm
    • För Sinkamat-K kan max. 2 förlängningsstycken monteras
    • För Triplex-K, Quatrix-K och Muli-UF kan max. 1 förlängningsstycke monteras
  • Vikt: 3,4 kg

Tätningsfläns

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Description
  • För installation i vattentät betong
    • Max. grundvattennivå: 2 m
  • Vikt: 2 kg

Toppsektion

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Description
  • Vikt: 2,6 kg

Vändbar täckplatta

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Description

Vändbar betäckningsplatta för klinker eller massagolv

  • Vikt: 1 kg

2110.20.13: Prüftrichter Triplex

Description
  • Vikt: 0,1 kg

Signalhorn

Description
  • Vikt: 0,2 kg
