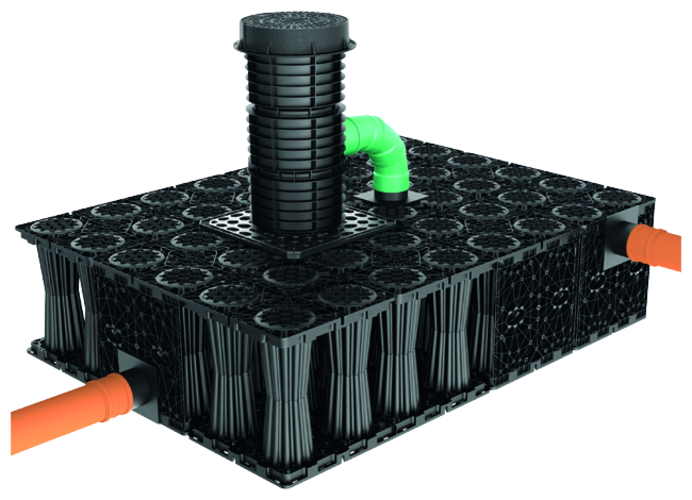

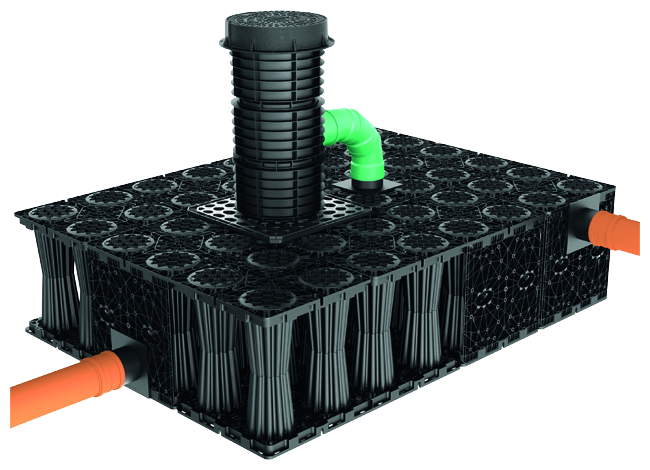

ACO Stormbrixx HD


Produktfördelar

  • Maximal stabilitet tack vare formen och den hopkopplade dragningen
  • Inspektion och spolning kan ske i alla riktningar
  • Låga transportkostnader med stapelbara grundelement
  • Lägre utsläpp av CO2 tack vare lägre transportkostnader
  • Enkel installation tack vare modulprincipen
  • Hög hålrumsvolym på 95 %
  • Med godkännande utfärdat av DIBt Berlin, nr Z-42.1-500

Produktinformation

  • System för modulär infiltration (SUDS) i plast för:
    • Kvarhållning av ytvatten
    • Lagring av ytvatten
    • Infiltration av ytvatten
  • De enskilda elementen monteras på plats för att bilda ett sammanhållet blocksystem
  • Höjd på ett skikt: 610 mm
  • Grundelement/m3:4,55
  • Volym/grundelement: 209 l
  • Min. överbyggnadshöjd: 0.8 m, observera erforderlig överbyggnad för väg enligt RStO
  • Max. överbyggnadshöjd: 3,40 m
  • Vi hjälper gärna till med specifikationerna för antalet enskilda delar i ditt konstruktionsprojekt.
DimensionerViktArt.

nr
Nedladdningar
LängdBreddHöjd
[mm][mm][mm][kg]
300592320,9314095
600592321,8314097
120560234310,0314061
600592321,8314062
548548430,8314022
1200600403,5314094

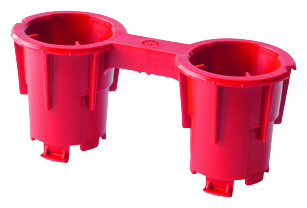

Konnektor

Suitable for
  • ACO Stormbrixx grundelement
Description
  • För koppling av grundelementen till varandra
    • För anslutning av två skikt: kombination av 2 kopplingar
  • Antal kopplingar för installation av 2 skikt: 1/2 antal grundelement för hela infiltrationsmagasinet
  • Antal kopplingar för installation av 3 skikt: 2/3 antal grundelement för hela infiltrationsmagasinet
  • Vikt: 0,1 kg

Konnektor

Description
  • Vikt: 0,1 kg

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 110
Description
  • Vikt: 0,4 kg

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 160
Description
  • Vikt: 0,7 kg

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 200
Description
  • Vikt: 1,3 kg

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 250
Description
  • Vikt: 2,7 kg

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 315
Description
  • Vikt: 3,3 kg

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 400
Description
  • Vikt: 4,5 kg

Mellansektion/övre del

Suitable for
  • ACO Stormbrixx grundelement
Description
  • Som inspektions- och spolningsåtkomst till infiltrationssystemet
  • Vikt: 2,6 kg

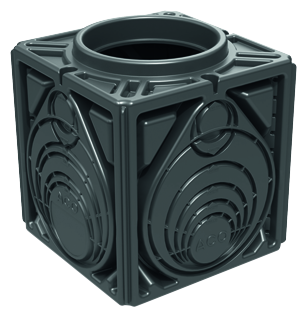

Inspektionsschakt bottendel och mellandel

Suitable for
  • Anslutningar upp till DN/OD 400
Description
  • Som åtkomst till infiltrationssystemet
  • För anslutning av inlopp och utlopp i filtreringssystemet (SUDS)
  • Dimensioner: 594 x 594 x 610 mm
  • Vikt: 32 kg

Adapter för manhålskonfiguration

Description
  • Vikt: 15,7 kg

Manhålsbetäckning

Suitable for
  • Överdel eller överdel med stos
Description
  • Belastningsklass D 400
  • Tillverkat i gjutjärn EN-GJL
  • Fri öppning 400
  • Utan ventilationsöppningar
  • Vikt: 38 kg

Manhålsbetäckning

Description
  • Vikt: 15,7 kg
