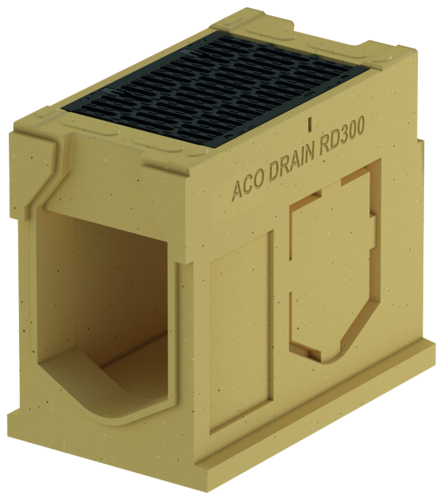

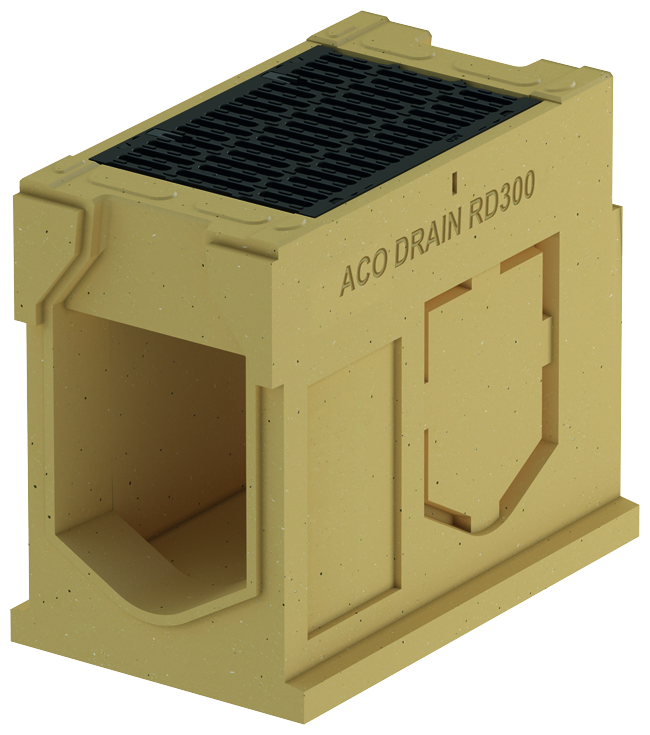

Inspektionsmodul

Produktfördelar

  • Med nationellt tekniskt godkännande (NTA) Z‑74.4-53 för användning i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande substanser).
  • Ränna i monolitisk design utan vidhäftningsfog, naturell
  • Med ACO DRAIN® säkerhetsfals (SF)
  • Tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 300 mm
  • Belastningsklasser D 400 – F 9001)
  • Enligt det nationella tekniska godkännandet (NTA) tillåts endast typen med ingjuten PE-HD rörstos för röranslutningar i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande ämnen).
  • Leveranstid vid förfrågan för typen med ingjuten PE-HD rörsockel
  • Användningsområden: motorvägar, dubbla körbanor, flygplatser, högfrekventerade trafikområden för användningsområden med höga dynamiska belastningar
  • Som tillval med förgjuten knock-out för vertikal röranslutning eller ingjuten PE-HD rörstos för vertikal, vätsketät röranslutning
  • För förgjuten sidoöppning för hörn-, T- och tvärfogar
  • Typen med ingjuten PE-HD SDR 17.6 rörstos är särskilt lämplig för användning enligt NTA.
  • Med steggaller i gjutjärn EN-GJS
DimensionerInloppsareaTypViktArt.

nr
Nedladdningar
LängdNominell breddBreddHöjdHöjd

början/slut
[mm][mm][mm][mm][mm][cm²/m][kg]
750300400645935RD 300 0.1219,010803
705645/705935229,0130260

Tät gavel för rännans början

Suitable for
  • RD 300
Description
  • Tillverkad i polymerbetong (natur)
  • Total längd 86 mm
  • Vikt: 31,2 kg

Tät gavel för rännans slut

Suitable for
  • RD 300
Description
  • Tillverkad i polymerbetong (natur)
  • Total längd 100 mm
  • Vikt: 38,8 kg

Tät gavel för rännans slut (LLD)

Suitable for
  • RD 300
Description
  • Tillverkad i polymerbetong (natur)
  • Med integrerad läppringspackning (LLD) DN/OD 315 för horisontell, vätsketät röranslutning
  • Total längd 70 mm
  • Vikt: 29,5 kg

Adapter för ändrad flödesriktning

Suitable for
  • RD 300
Description
  • Tillverkad i polymerbetong (natur)
  • Total längd: 110 mm
  • Vikt: 34 kg

Adapter för vätsketät fog på sidan av inspektionselementet

Suitable for
  • RD 300
Description
  • Tillverkad i polymerbetong (natur)
  • Total längd: 100 mm
  • Vikt: 29,2 kg

Gallerkrok – varmförzinkat stål

Suitable for
  • Betäckningsgaller
Description
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
  • Vikt: 0,3 kg

Polyesterhäftmassa

Suitable for
  • För sammanfogning av förgjutet polymerbetongelement
Description
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg
