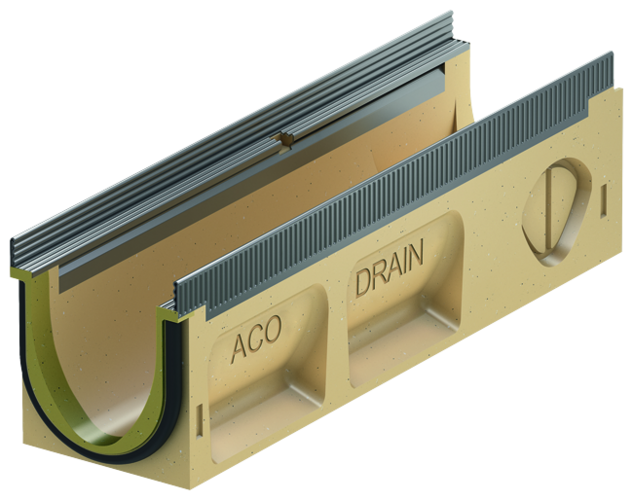

Ränna utan fall, L500 mm

Produktfördelar

Vattentät tunnel tack vare seal-in-teknologi (enligt IKT testbetyg D01185)
- Med EPDM-försegling i rännfogen som standard
- Ränna i beständig ACO polymerbetong
- Enkel installation
För grundvattenskydd
För byggnadsskydd
För kontrollerad regnvattenhantering
Förbättrad självrengöring med V-format tvärsnitt och slät rännbotten
Robust ränna
Med Drainlock bultlöst gallerstopp,

Produktinformation

Rännsystem enligt EN 1433 / DIN 19580
Nominell storlek 100 mm
Belastningsklasser A 15 – E 600¹⁾
Som tillval med kantskydd i galvaniserat stål eller rostfritt stål

Som tillval med eller utan vertikal vattentät röranslutning
Typ med vertikal vattentät röranslutning med läppringstätning (LLD) i NBR
Med förgjutna sidoöppningar för hörn-, T- och korsfogar (adapter krävs, se tillbehör)

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd		Vikt
[mm]	[mm]	[mm]		[kg]
500	135	150	0.1	8,5	132332
		175	5.1	9,4	132342
		200	10.1	10,4	132352
		250	20.1	12,3	132372

500	135	160	0.2	9,1	132333
		185	5.2	10,2	132343
		210	10.2	11,3	132353
		260	20.2	13,2	132373

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd		Vikt
[mm]	[mm]	[mm]		[kg]
500	135	150	0.1	9,6	132432
		175	5.1	10,8	132442
		200	10.1	11,8	132452
		250	20.1	14,1	132472

500	135	160	0.2	10,0	132433
		185	5.2	11,0	132443
		210	10.2	12,0	132453
		260	20.2	13,7	132473

Belastningsklass A15

Belastningsklass A15

Belastningsklass B125

Belastningsklass B125

Belastningsklass C250

Belastningsklass C250

Belastningsklass C250 – Slitsgaller

Belastningsklass C250 – Slitsgaller

Belastningsklass D400

Belastningsklass D400

Belastningsklass D400 – Slitsgaller

Belastningsklass D400 – Slitsgaller

Belastningsklass E600

Belastningsklass E600


Gjutjärnsgaller Freestyle

Tät gavel universal

Suitable for

V 100 S 0. – 20.

Beskrivning

För rännans början och slut
I plast
Sargkant av galvaniserat stål
Total längd 20mm
Vikt: 0,4 kg

Item no.
132385

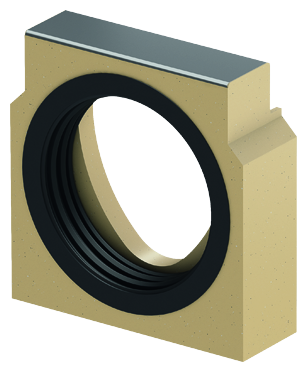

Tät gavel för rännans slut (LLD)

Suitable for

V 100 S 0.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
Med sargkant i galvaniserat stål
Total längd 30 mm
Vikt: 1,4 kg

Item no.
132846

Tät gavel för rännans slut (LLD)

Suitable for

V 100 S 5.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
Med sargkant i galvaniserat stål
Total längd 30 mm
Vikt: 1,5 kg

Item no.
132847

Tät gavel för rännans slut (LLD)

Suitable for

V 100 S 10.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
Med sargkant i galvaniserat stål
Total längd 30 mm
Vikt: 1,7 kg

Item no.
132848

Tät gavel för rännans slut (LLD)

Suitable for

V 100 S 20.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vattentät röranslutning
Med sargkant i galvaniserat stål
Total längd 30 mm
Vikt: 2,3 kg

Item no.
132849

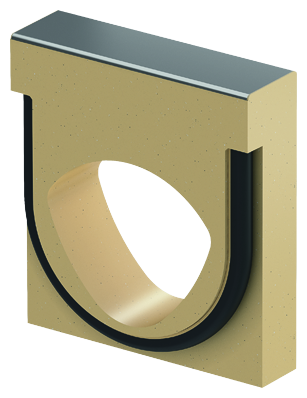

Adapter för ändrad flödesriktning

Suitable for

V 100 S 0.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 40 mm
För limning på rännan
Vikt: 1,8 kg

Item no.
132723

Adapter för ändrad flödesriktning

Suitable for

V 100 S 5.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 40 mm
För limning på rännan
Vikt: 1,9 kg

Item no.
132724

Adapter för ändrad flödesriktning

Suitable for

V 100 S 10.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 40 mm
För limning på rännan
Vikt: 2,1 kg

Item no.
132725

Adapter för ändrad flödesriktning

Suitable for

V 100 S 20.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 40 mm
För limning på rännan
Vikt: 2,7 kg

Item no.
132726

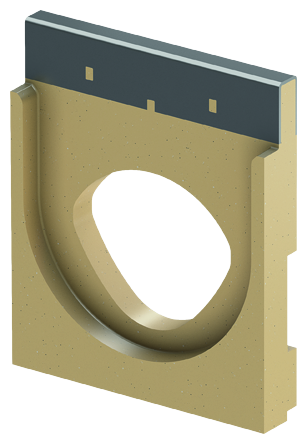

Adapter för hörn, T- och tvärsanslutningar

Suitable for

V 100 S 0.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 14 mm
För vattentät anslutning av hörn, T- och korsfogar
För limning på rännan
Vikt: 1 kg

Item no.
132756

Adapter för hörn, T- och tvärsanslutningar

Suitable for

V 100 S 5.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 14 mm
För vattentät anslutning av hörn, T- och korsfogar
För limning på rännan
Vikt: 1,1 kg

Item no.
132757

Adapter för hörn, T- och tvärsanslutningar

Suitable for

V 100 S 10.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 14 mm
För vattentät anslutning av hörn, T- och korsfogar
För limning på rännan
Vikt: 1,3 kg

Item no.
132758

Adapter för hörn, T- och tvärsanslutningar

Suitable for

V 100 S 20.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 14 mm
För vattentät anslutning av hörn, T- och korsfogar
För limning på rännan
Vikt: 1,8 kg

Item no.
132759

Tät gavel universal

Beskrivning

Vikt: 0,4 kg

Item no.
132485

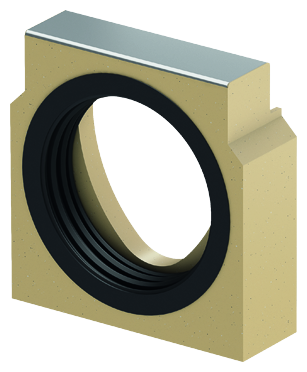

Tät gavel för rännans slut (LLD)

Beskrivning

Vikt: 1,4 kg

Item no.
132446

Tät gavel för rännans slut (LLD)

Beskrivning

Vikt: 1,5 kg

Item no.
132447

Tät gavel för rännans slut (LLD)

Beskrivning

Vikt: 1,7 kg

Item no.
132448

Tät gavel för rännans slut (LLD)

Beskrivning

Vikt: 2,3 kg

Item no.
132449

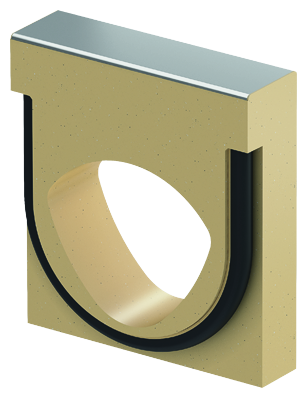

Adapter för ändrad flödesriktning

Beskrivning

Vikt: 1,8 kg

Item no.
132456

Adapter för ändrad flödesriktning

Beskrivning

Vikt: 1,9 kg

Item no.
132457

Adapter för ändrad flödesriktning

Beskrivning

Vikt: 2,1 kg

Item no.
132458

Adapter för ändrad flödesriktning

Beskrivning

Vikt: 2,7 kg

Item no.
132459

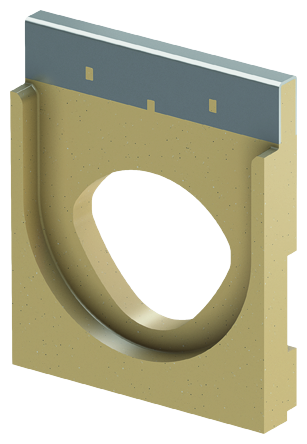

Adapter för hörn, T- och tvärsanslutningar

Beskrivning

Vikt: 1 kg

Item no.
132466

Adapter för hörn, T- och tvärsanslutningar

Beskrivning

Vikt: 1,1 kg

Item no.
132467

Adapter för hörn, T- och tvärsanslutningar

Beskrivning

Vikt: 1,3 kg

Item no.
132468

Adapter för hörn, T- och tvärsanslutningar

Beskrivning

Vikt: 1,8 kg

Item no.
132469

Silikonfett

Suitable for

Seal-in-teknologi

NW 100
- Typ 0.0: ca. 40 kanal kant
- Typ 10.0: ca. 30 kanal kant
- Typ 20.0: ca. 20 kanal kant
NW 150
- Typ 0.0: ca. 30 kanal kant
- Typ 10.0: ca. 20 kanal kant
- Typ 20.0: ca. 10 kanal kant
NW 200
- Typ 0.0: ca. 20 kanal kant
- Typ 10.0: ca. 15 kanal kant
- Typ 20.0: ca. 12 kanal kant
NW 300
- Typ 0.0: ca. 10 kanal kant
- Typ 10.0: ca. 7 kanal kant
- Typ 20.0: ca. 5 kanal kant

Beskrivning

Uppfyller riktlinjerna i UBA (ty. statlig miljövårdsmyndighet) för sanitetssmörjmedel, livsmedelsanpassade smörjmedel enligt EN ISO 21469, lämpliga för dricksvatten, O-ring-kompatibla
Innehåll: 23g
- 0.0 ca 40 rännfogar
- 10.0 ca 30 rännfogar
- 20.0 ca 20 rännfogar
Vikt: 0,1 kg

Item no.
132495

Vattenlås

Suitable for

Multiline Seal in
- DN/OD 110

Beskrivning

Rostfritt stål 1.4301
DN 100
Vikt: 0,4 kg

Item no.
132493

Rörstos


Beskrivning

Material: PVC
DN 100
Längd: 100 mm
Vikt: 0,1 kg

Item no.
00056

Vattenlås


Suitable for

Inloppskammare
- Kort och lång form

Beskrivning

PP
DN/OD 110
En del
Vikt: 0,2 kg

Item no.
01509

Polyesterhäftmassa


Suitable for

För sammanfogning av förgjutet polymerbetongelement

Beskrivning

För limning på plats
Behållare 0.5 kg
Vikt: 0,9 kg

Item no.
02163

Gallerkrok – varmförzinkat stål


Suitable for

Betäckningsgaller

Beskrivning

För utlyftning av betäckningsgallren
Galvaniserat stål
Vikt: 0,3 kg

Item no.
01290

Gallerkrok – svartlackerat stål

Suitable for

Rutgaller Q⁺
Kompositgaller
Längsgående profilgaller
Längsgående stavgaller

Beskrivning

För utlyftning av betäckningsgallren
Stål, svartmålat
Vikt: 0,2 kg

Item no.
01367

Transformator, Eyeleds


Suitable for

Eyeleds

Beskrivning

Med strömförsörjning
Med 3.5 m sekundärkabel (orange)
Med 1.2 m nätkabel (svart)
Vikt: 0,5 kg

Item no.
12712

Fördelningskoppling, Eyeleds


Suitable for

Eyeleds
300/300 mm

Beskrivning

För anslutning av eyeleds med varandra
Vikt: 0,1 kg

Item no.
12714

Fördelningskoppling, Eyeleds


Suitable for

Eyeleds
300/1500 mm

Beskrivning

För anslutning av eyeleds med varandra
Vikt: 0,1 kg

Item no.
12713

Fördelningskoppling, Eyeleds, end

Beskrivning

Vikt: 0,1 kg

Item no.
12747

Förlängningskabel, Eyeleds


Suitable for

Eyeleds
Längd: 2 m

Beskrivning

Vikt: 0,1 kg

Item no.
12716

Förlängningskabel, Eyeleds


Suitable for

Eyeleds
Längd: 5 m

Beskrivning

Vikt: 0,2 kg

Item no.
12715

Grundset, Ljuspunkt


Suitable for

Steggaller för ljuspunkt
Ljus färg vitt

Beskrivning

Omformare
Passage- och slutpunkt
1 x anslutningskabel 650 mm
Vikt: 3 kg

Item no.
12691

Grundset, Ljuspunkt


Suitable for

Steggaller för ljuspunkt
Ljus färg blått

Beskrivning

Omformare
Passage- och slutpunkt
1 x anslutningskabel 650 mm
Vikt: 3 kg

Item no.
12692

Kabel, Ljuspunkt


Suitable for

Steggaller för ljuspunkt
Längd: 0.65 m

Beskrivning

För överbryggning av tomma galler
Vikt: 0,2 kg

Item no.
12695

Kabel, Ljuspunkt


Suitable for

Steggaller för ljuspunkt
Längd: 2 m

Beskrivning

För överbryggning av tomma galler
Vikt: 0,7 kg

Item no.
12697

Kabel, Ljuspunkt


Suitable for

Steggaller för ljuspunkt
Längd: 5 m

Beskrivning

För överbryggning av tomma galler
Vikt: 1,7 kg

Item no.
12698

Förhöjningsset, Ljuspunkt


Suitable for

Steggaller för ljuspunkt
Ljus färg vitt

Beskrivning

Ljuspunkt
Vikt: 1,1 kg

Item no.
12693

Förhöjningsset, Ljuspunkt


Suitable for

Steggaller för ljuspunkt
Ljus färg blått

Beskrivning

Ljuspunkt
Vikt: 1,1 kg

Item no.
12694
