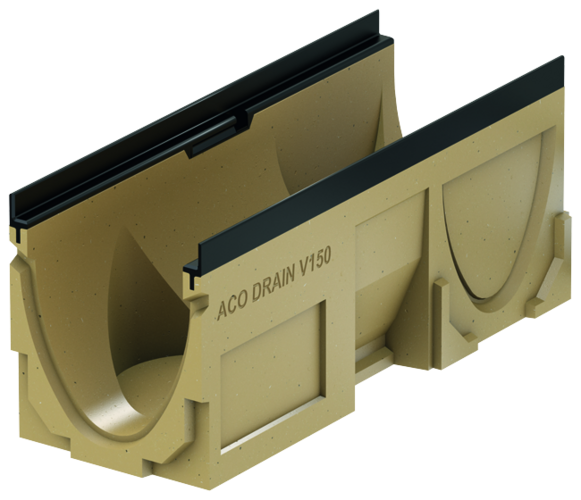

Ränna utan fall, L500 mm

Produktfördelar

Med ACO DRAIN^® säkerhetsfals (SF)
Med V-format tvärsnitt
Med Drainlock bultlös gallerlåsning
Ränna tillverkad i polymerbetong

Produktinformation

Rännsystem enligt EN 1433/DIN 19580
Nominell storlek 150 mm
Belastningsklasser A 15 – E 600¹⁾
Som tillval med sargkant i galvaniserat stål, rostfritt stål eller gjutjärn EN-GJS

Som tillval med eller utan vertikal vätsketät röranslutning
Typ med vertikal vätsketät röranslutning, med läppringstätning (LLD) i NBR
Med förgjutna sidoöppningar för hörn-, T- och tvärfogar

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd		Vikt
[mm]	[mm]	[mm]		[kg]

500	185	210	0.1	15,0	12732
		235	5.1	16,2	12742
		260	10.1	17,3	12752
		285	15.1	18,6	12762
		310	20.1	19,8	12772

500	185	220	0.2	16,4	12733
		245	5.2	17,9	12743
		270	10.2	19,0	12753
		295	15.2	20,1	12763
		320	20.2	21,0	12773

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd		Vikt
[mm]	[mm]	[mm]		[kg]

500	185	210	0.1	15,1	12832
		235	5.1	16,3	12842
		260	10.1	17,5	12852
		285	15.1	18,7	12862
		310	20.1	19,6	12872

500	185	220	0.2	16,6	12833
		245	5.2	18,0	12843
		270	10.2	19,1	12853
		295	15.2	20,3	12863
		320	20.2	21,1	12873

Dimensioner			Typ	Vikt	Art. nr	Nedladdningar
Längd	Bredd	Höjd		Vikt
[mm]	[mm]	[mm]		[kg]

500	185	210	0.1	15,3	12932
		235	5.1	16,5	12942
		260	10.1	17,7	12952
		285	15.1	18,9	12962
		310	20.1	20,1	12972

500	185	220	0.2	16,8	12933
		245	5.2	18,2	12943
		270	10.2	19,3	12953
		295	15.2	20,5	12963
		320	20.2	21,3	12973

Belastningsklass B125 (Bredd: 150 mm)

Belastningsklass B125 (Bredd: 150 mm)

Belastningsklass C250 (Bredd: 150 mm)

Belastningsklass C250 (Bredd: 150 mm)

Belastningsklass D400 (Bredd: 150 mm)

Belastningsklass D400 (Bredd: 150 mm)

Belastningsklass E600 (Bredd: 150 mm)

Belastningsklass E600 (Bredd: 150 mm)

Tät gavel universal


Suitable for

V 150 S 0. – 20.

Beskrivning

För rännans början och slut
Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd 20 mm
Vikt: 2,9 kg

Item no.
12785

Tät gavel för rännans slut (LLD)


Suitable for

V 150 S 0.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 2,2 kg

Item no.
12786

Tät gavel för rännans slut (LLD)


Suitable for

V 150 S 5.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 2,7 kg

Item no.
12787

Tät gavel för rännans slut (LLD)


Suitable for

V 150 S 10.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 2,8 kg

Item no.
12788

Tät gavel för rännans slut (LLD)


Suitable for

V 150 S 15.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 3,1 kg

Item no.
12789

Tät gavel för rännans slut (LLD)


Suitable for

V 150 S 20.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i galvaniserat stål
Total längd 40 mm
Vikt: 3,5 kg

Item no.
12790

Adapter för ändrad flödesriktning


Suitable for

V 150 S 0.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,4 kg

Item no.
12793

Adapter för ändrad flödesriktning


Suitable for

V 150 S 5.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,6 kg

Item no.
12794

Adapter för ändrad flödesriktning


Suitable for

V 150 S 10.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,7 kg

Item no.
12795

Adapter för ändrad flödesriktning


Suitable for

V 150 S 15.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,8 kg

Item no.
12796

Adapter för ändrad flödesriktning


Suitable for

V 150 S 20.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i galvaniserat stål
Total längd: 40 mm
Vikt: 1,9 kg

Item no.
12797

Tät gavel universal


Suitable for

V 150 E 0. – 20.

Beskrivning

För rännans början och slut
Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd 20 mm
Vikt: 2,9 kg

Item no.
12885

Tät gavel för rännans slut (LLD)


Suitable for

V 150 E 0.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 2,2 kg

Item no.
12886

Tät gavel för rännans slut (LLD)


Suitable for

V 150 E 5.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 2,7 kg

Item no.
12887

Tät gavel för rännans slut (LLD)


Suitable for

V 150 E 10.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 2,8 kg

Item no.
12888

Tät gavel för rännans slut (LLD)


Suitable for

V 150 E 15.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 3,1 kg

Item no.
12889

Tät gavel för rännans slut (LLD)


Suitable for

V 150 E 20.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med sargkant i rostfritt stål
Total längd 40 mm
Vikt: 3,5 kg

Item no.
12890

Adapter för ändrad flödesriktning


Suitable for

V 150 E 0.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,4 kg

Item no.
12893

Adapter för ändrad flödesriktning


Suitable for

V 150 E 5.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,6 kg

Item no.
12894

Adapter för ändrad flödesriktning


Suitable for

V 150 E 10.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,7 kg

Item no.
12895

Adapter för ändrad flödesriktning


Suitable for

V 150 E 15.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,8 kg

Item no.
12896

Adapter för ändrad flödesriktning


Suitable for

V 150 E 20.

Beskrivning

Tillverkad i polymerbetong
Med sargkant i rostfritt stål
Total längd: 40 mm
Vikt: 1,9 kg

Item no.
12897

Tät gavel universal


Suitable for

V 150 G 0. – 20.

Beskrivning

För rännans början och slut
Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd 20 mm
Vikt: 2,9 kg

Item no.
12985

Tät gavel för rännans slut (LLD)


Suitable for

V 150 G 0.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 2,2 kg

Item no.
12986

Tät gavel för rännans slut (LLD)


Suitable for

V 150 G 5.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 2,7 kg

Item no.
12987

Tät gavel för rännans slut (LLD)


Suitable for

V 150 G 10.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 2,8 kg

Item no.
12988

Tät gavel för rännans slut (LLD)


Suitable for

V 150 G 15.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 3,1 kg

Item no.
12989

Tät gavel för rännans slut (LLD)


Suitable for

V 150 G 20.

Beskrivning

Tillverkad i polymerbetong
Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
Med EN-GJS sargkant i gjutjärn
Total längd 40 mm
Vikt: 3,5 kg

Item no.
12990

Adapter för ändrad flödesriktning


Suitable for

V 150 G 0.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,4 kg

Item no.
12993

Adapter för ändrad flödesriktning


Suitable for

V 150 G 5.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,6 kg

Item no.
12994

Adapter för ändrad flödesriktning


Suitable for

V 150 G 10.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,7 kg

Item no.
12995

Adapter för ändrad flödesriktning


Suitable for

V 150 G 15.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,8 kg

Item no.
12996

Adapter för ändrad flödesriktning


Suitable for

V 150 G 20.

Beskrivning

Tillverkad i polymerbetong
Med EN-GJS sargkant i gjutjärn
Total längd: 40 mm
Vikt: 1,9 kg

Item no.
12997

Rörstos


Beskrivning

Vikt: 0,5 kg

Item no.
00058

Polyesterhäftmassa


Suitable for

För sammanfogning av förgjutet polymerbetongelement

Beskrivning

För limning på plats
Behållare 0.5 kg
Vikt: 0,9 kg

Item no.
02163

Gallerkrok – varmförzinkat stål


Suitable for

Betäckningsgaller

Beskrivning

För utlyftning av betäckningsgallren
Galvaniserat stål
Vikt: 0,3 kg

Item no.
01290

Gallerkrok – svartlackerat stål

Suitable for

Rutgaller Q⁺
Kompositgaller
Längsgående profilgaller
Längsgående stavgaller

Beskrivning

För utlyftning av betäckningsgallren
Stål, svartmålat
Vikt: 0,2 kg

Item no.
01367
