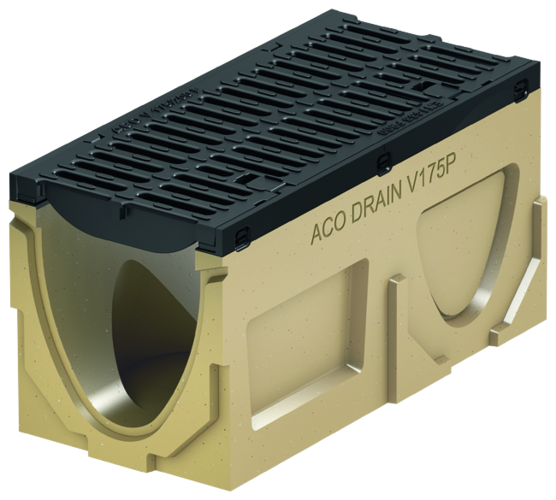

Ränna utan fall, L500 mm

Produktfördelar

  • Med nationellt tekniskt godkännande (NTA) Z‑74.478 för användning i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande substanser).
  • Med Powerlock självlåsande galler
  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med utbytbar integrerad dämpning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 175 mm
  • Belastningsklasser A 15 – F 9001)
  • Med 8 mm kantskydd i gjutjärn EN-GJS, CDP-belagd
  • Med steggaller i gjutjärn EN-GJS, CDP-belagt
  • Intagsområde: 685 cm²/m
  • Spaltbredd 12 mm
  • Enligt det nationella tekniska godkännandet (NTA) tillåts endast typen med ingjuten PE-HD rörstos för röranslutningar i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande ämnen).
  • Leveranstid vid förfrågan för typen med ingjuten PE-HD rörstos
  • För typ Q+ :
    • Belastningsklass A 15 – E 600
    • Med rutgaller i gjutjärn Q+ i gjutjärn EN-GJS, CDP-belagt
    • Intagsområde: 640 cm2/m
    • Spaltbredd 18 mm
    • Passar mycket bra till rampavvattning och lutande ytor
  • Som tillval med förgjuten knock-out eller vertikal, vätsketät röranslutning
  • Typen med vertikal, vätsketät röranslutning finns som tillval med eller utan vertikal läppringstätning (LLD) i NBR eller ingjuten PE-HD SDR 17.6 rörstos, i synnerhet för användning enligt NTA.
  • Med förgjutna knock-out sidoöppningar för hörn-, T- och tvärfogar
DimensionerTypViktArt.

nr
Nedladdningar
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
DN/OD 160
5002352500.141,511622
2755.142,911632
30010.144,511642
35020.148,711652
med läppringstätning för röranslutning DN/OD 160

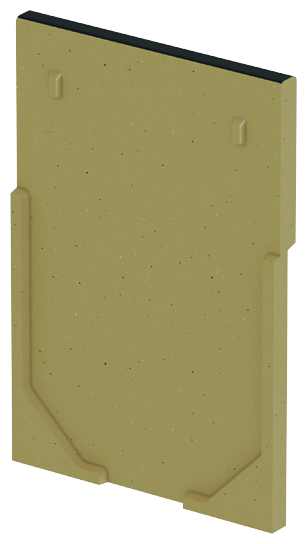

Tät gavel universal

Suitable for
  • V 175/200 P 0.
Description
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 20 mm
  • Vikt: 3,5 kg

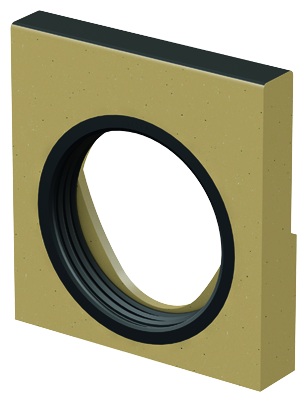

Tät gavel för rännans slut (LLD)

Suitable for
  • V 175/200 P 0.
Description
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 3,5 kg

Tät gavel för rännans slut (LLD)

Suitable for
  • V 175/200 P 5.
Description
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 4,5 kg

Tät gavel för rännans slut (LLD)

Suitable for
  • V 175/200 P 10.
Description
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 4,3 kg

Tät gavel för rännans slut (LLD)

Suitable for
  • V 175/200 P 20.
Description
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 160 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 5,6 kg

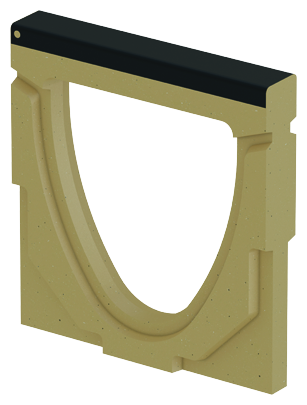

Adapter för ändrad flödesriktning

Suitable for
  • V 175/200 P 0.
Description
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 2,5 kg

Adapter för ändrad flödesriktning

Suitable for
  • V 175/200 P 5.
Description
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 2,6 kg

Adapter för ändrad flödesriktning

Suitable for
  • V 175/200 P 10.
Description
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 2,8 kg

Adapter för ändrad flödesriktning

Suitable for
  • V 175/200 P 20.
Description
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 3 kg

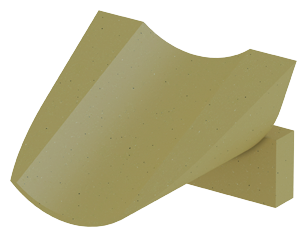

Övergångsstycke

Suitable for
  • Inverteringssteg 25 mm
Description
  • För överbryggning av nivåskillnader vid förläggning med trappfall
  • Tillverkad i polymerbetong
  • Vikt: 0,2 kg

Övergångsstycke

Suitable for
  • Inverteringssteg 50 mm
Description
  • För överbryggning av nivåskillnader vid förläggning med trappfall
  • Tillverkad i polymerbetong
  • Vikt: 0,6 kg

Polyesterhäftmassa

Suitable for
  • För sammanfogning av förgjutet polymerbetongelement
Description
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg

Gallerkrok – varmförzinkat stål

Suitable for
  • Betäckningsgaller
Description
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
  • Vikt: 0,3 kg
