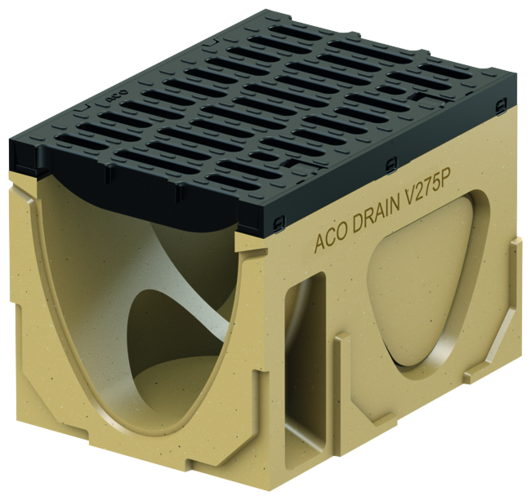

Ränna utan fall, L500 mm

Produktfördelar

  • Med nationellt tekniskt godkännande (NTA) Z‑74.478 för användning i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande substanser).
  • Med Powerlock självlåsande galler
  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med utbytbar integrerad dämpning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 275 mm
  • Belastningsklasser A 15 – F 9001)
  • Med 8 mm sargkant i gjutjärn EN-GJS, CDP-belagd
  • Med steggaller i gjutjärn EN-GJS, CDP-belagt
  • Intagsområde: 1106 cm²/m
  • Spaltbredd 20 mm
  • Enligt det nationella tekniska godkännandet (NTA) tillåts endast typen med ingjuten PE-HD rörstos för röranslutningar i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande ämnen).
  • Leveranstid vid förfrågan för typen med ingjuten PE-HD rörstos
  • Som tillval med förgjuten knock-out eller vertikal, vätsketät röranslutning
  • Typen med vertikal, vätsketät röranslutning finns som tillval med eller utan vertikal läppringstätning (LLD) i NBR eller ingjuten PE-HD SDR 17.6 rörstos, i synnerhet för användning enligt NTA.
  • Med förgjutna knock-out sidoöppningar för hörn-, T- och tvärfogar
DimensionerTypViktArt.

nr
LängdBreddHöjd

början/slut
[mm][mm][mm][kg]
5003553500.170,611682
3755.177,611692
40010.180,111702
45020.185,811712
5003553500.268,311683
3755.274,011693
40010.280,011703
45020.281,511713

Tät gavel universal

Suitable for
  • V 275 P 0. – 20.
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 20 mm
  • Vikt: 7,7 kg

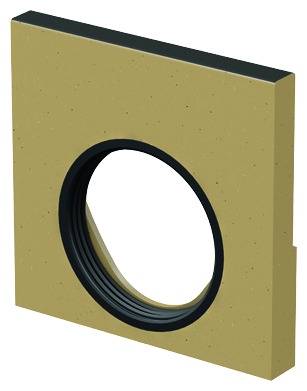

Tät gavel för rännans slut (LLD)

Suitable for
  • V 275/300 P 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 8,9 kg

Tät gavel för rännans slut (LLD)

Suitable for
  • V 275/300 P 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 10 kg

Tät gavel för rännans slut (LLD)

Suitable for
  • V 275/300 P 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 10,7 kg

Tät gavel för rännans slut (LLD)

Suitable for
  • V 275/300 P 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med integrerad läppringspackning (LLD) DN/OD 200 för horisontell, vätsketät röranslutning
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 40 mm
  • Vikt: 12,4 kg

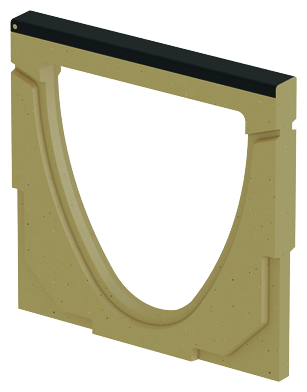

Adapter för ändrad flödesriktning

Suitable for
  • V 275/300 P 0.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 6,4 kg

Adapter för ändrad flödesriktning

Suitable for
  • V 275/300 P 5.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 6,4 kg

Adapter för ändrad flödesriktning

Suitable for
  • V 275/300 P 10.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 6,6 kg

Adapter för ändrad flödesriktning

Suitable for
  • V 275/300 P 20.
Beskrivning
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd: 40 mm
  • Vikt: 7,1 kg

Polyesterhäftmassa

Suitable for
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg

10670: Kurzform

Beskrivning
  • Vikt: 1 kg

Gallerkrok – varmförzinkat stål

Suitable for
  • Betäckningsgaller
Beskrivning
  • För utlyftning av betäckningsgallren
  • Galvaniserat stål
  • Vikt: 0,3 kg
