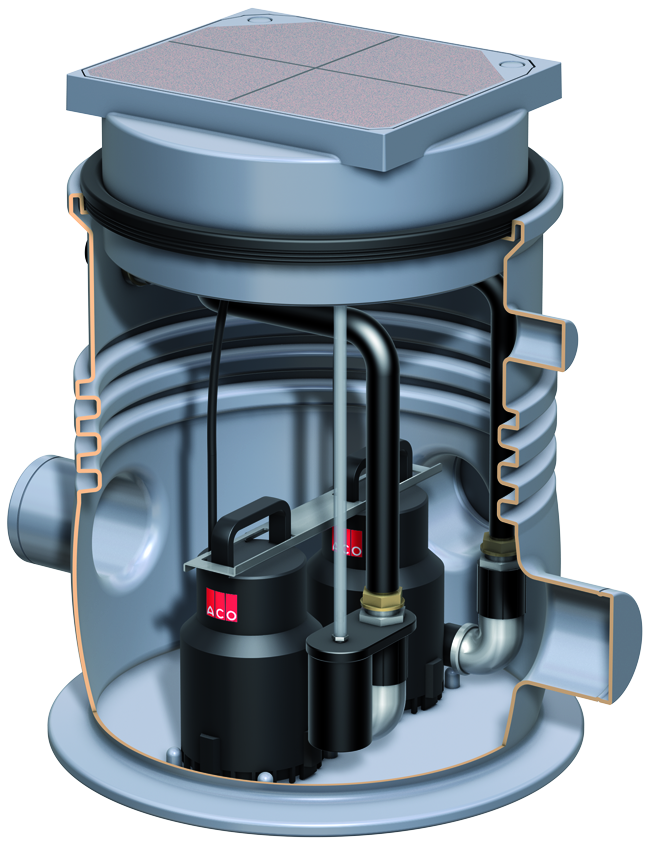

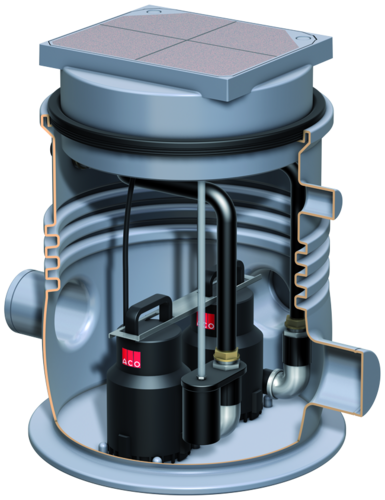

ACO Sinkamat K duo

TypBeskrivningMotoreffektHuvuddataGranu

lering		Total

volym		NyttovolymViktArt.

nr
P1P2Ström

förbrukning		Spänn-

ing		Rev.-

räkning
[kW][kW][A][V][U/min][mm][l][l][kg]
Bild50/1-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,30,131,82302800107015181205.00.00
Bild50/2-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,850,433,72302800107015221205.00.01
Bild50/1-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,30,131,82302800107015181205.00.02
Bild50/2-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,850,433,72302800107015221205.00.03
TypBeskrivningMotoreffektHuvuddataGranu

lering		Total

volym		ViktArt.

nr
P1P2Ström

förbrukning		SpänningRev.räkningInlopp

höjd Z 1
50/1-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l18 kg1205.00.00
50/2-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • Vändbar betäckningsplatta för manhål för kakel- eller plasttäckning
    • Belastningsklass: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l22 kg1205.00.01
50/1-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,3 kW0,13 kW1,8 A230 V2800 U/min10 mm70 l15 l18 kg1205.00.02
50/2-K duo
  • Ovansektion
    • Ramdimensioner: 360 x 300 mm
    • För kundens val av ytor
    • Med luktspärr
    • Med spaltgaller
      • Ramdimensioner: 150 x 150 mm
      • Belastningsklass: K 3
0,85 kW0,43 kW3,7 A230 V2800 U/min10 mm70 l15 l22 kg1205.00.03
TypLeveranshuvudLeveransflöde Q med övergripande leveranshuvud HTransportmediatemperatur
2 m3 m4 m5 m6 m7 m8 m9 m10 mNormalMaximum
[m][l/s][l/s][l/s][l/s][l/s][l/s][l/s][l/h][l/h][°C][°C]
50/1-K duo2-4,51,61,271,00,620,374070
50/2-K duo2-9,53,02,752,42,251,941,71,441,110,624070
50/1-K duo
50/2-K duo

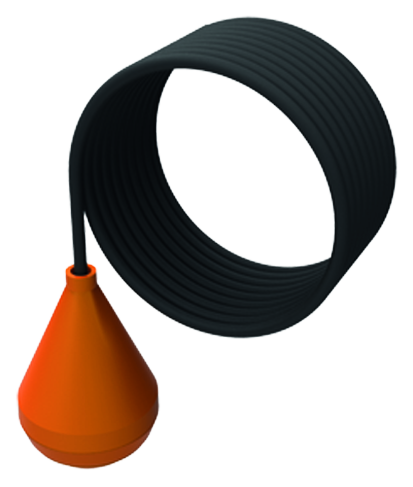

Kontaktor

Suitable for
  • Signaleringsenhet 0150.26 73
Beskrivning
  • Med 10 m kabel
  • För separat varningssystem/rapporteringsnivå spänningslöshet
  • Vikt: 0,5 kg
Item no.
0159.12.46

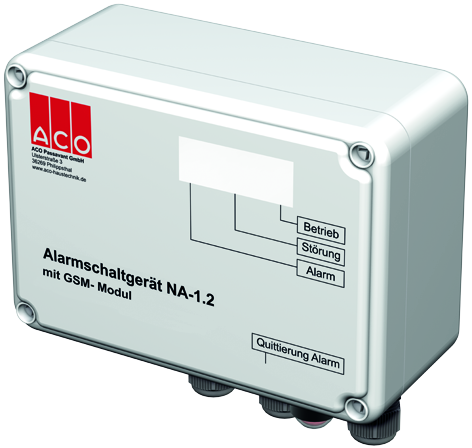

0150.46.94: Signalanlage mit GSM- Modul

Beskrivning
  • Vikt: 2 kg
Item no.
0150.46.94

Signaleringsenhet

Suitable for
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat-S
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg
Item no.
0150.26.73

Signalhorn

Beskrivning
  • Vikt: 0,2 kg
Item no.
0150.58.14

Blixtljus

Item no.
0150.76.25

Anslutnings- och översvämningsmodulset

Suitable for
  • Triplex-K
    • Bakvattenventil DN 100 – DN 150
  • Quatrix-K bakvattenventil
  • Alla avloppspumpstationer
  • Alla avskiljare
Beskrivning
  • För larm av läcka orsakad t.ex. av rörbrott
  • För elektriskt ledande vätskor
  • Med potentialfri kontakt
  • Synliga och hörbara larm (ca 80 dB)
  • Dimensioner (bredd x höjd x djup): 160 x 120 x 75 mm
  • Kapslingsklass: IP 65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad: 1.4 m
  • Översvämningsindikator med 10 m kabel
  • Vikt: 1,1 kg
Item no.
0150.34.75

Toppsektion

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Beskrivning
  • Vikt: 2,6 kg
Item no.
620383

Vändbar täckplatta

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
Beskrivning

Vändbar betäckningsplatta för klinker eller massagolv

  • Vikt: 1 kg
Item no.
620384

Tryckledningsset 50 mm diam.

Beskrivning
  • 5 m tryckrör ext. diam. 50 (ID 42) med 1 ¼" PVC adaptorsockel
  • Vikt: 4 kg
Item no.
620493

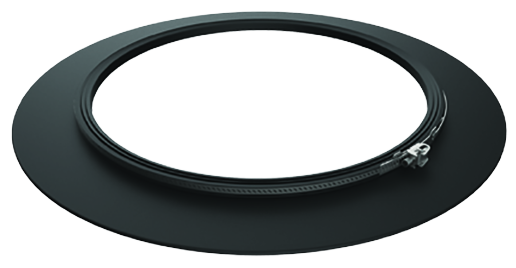

Tätningsfläns

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Beskrivning
  • För installation i vattentät betong
    • Max. grundvattennivå: 2 m
  • Vikt: 2 kg
Item no.
620510

620385: Abdeckplatte komplett

Suitable for
  • Sinkamat-K
    • 620441
    • 620442
    • 620491
    • 620492
    • 1205.00.00
    • 1205.00.01
    • 1205.00.02
    • 1205.00.03
Beskrivning
  • Betäckning för kundens val av ytor
  • Med spaltgaller
    • Ramdimensioner: 150 x 150 mm
    • Belastningsklass: K 3
  • Med luktspärr
    • Vattenlåsdjup: 50 mm
  • Vikt: 2,3 kg
Item no.
620385

Förhöjningsdel

Suitable for
  • Bakvattenventil och rengöringsrör för installation i golvplatta
  • Sinkamat-Z (undergolv)
  • Muli-UF (undergolv)
  • Triplex-K
  • Quatrix-K
Beskrivning
  • Med läppringstätning
  • Stegvis höjdjustering var 116 mm
    • För Sinkamat-K kan max. 2 förlängningsstycken monteras
    • För Triplex-K, Quatrix-K och Muli-UF kan max. 1 förlängningsstycke monteras
  • Vikt: 3,4 kg
Item no.
620381
