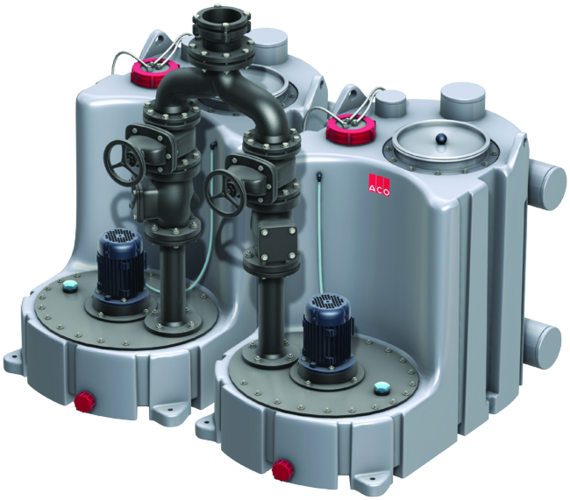

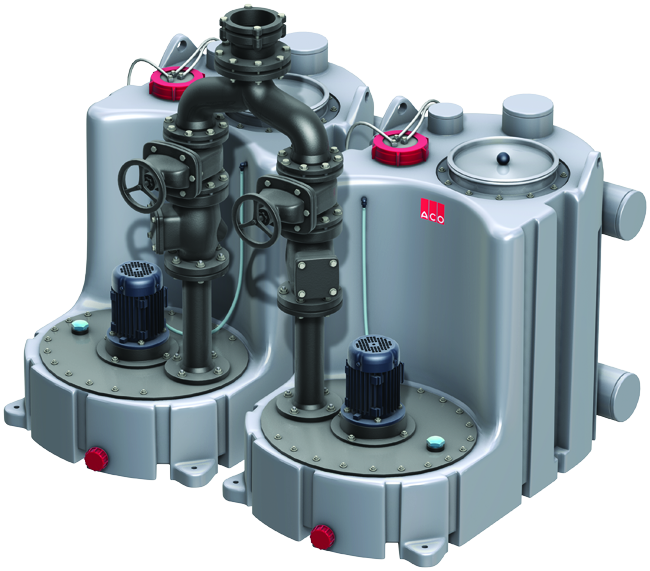

ACO Muli Pro-PE V parallell


Produktfördelar

  • Stor nyttotankvolym
  • 8 inlopp, 4 inloppshöjder
  • Hög driftssäkerhetsnivå tack vare pilotrör och luftbubbelinsprutning
  • Blockeringsbeständig fri flödesimpeller
  • Utformad för att passa smala dörröppningar: 780 mm

Produktinformation

  • Tillämpningsområden
    • Kommersiella eller industriella byggnader med en hög avloppsvattennivå
    • Flerfamiljshus
    • Nedströms fettavskiljare upp till NS 20
    • För avloppsvatten innehållande långa fibrer
  • Polyetylentank
  • Med avtappningsplugg
  • Med anslutning för handmembranpump 1½"
  • Med monteringskit för säker fastsättning
  • Med 6 horisontella inloppsstosar DN 150
  • Med 2 vertikala inloppsstosar DN 150
  • Med 2 serviceöppningar, fri bredd: 320 mm
  • Med luftningsstos DN 100 för anslutning till plaströr
  • Anslutningstryckledning
    • Med 2 backventiler DN 80 med ventilationsenhet
    • Med Y-förgreningsenhet
    • Med särskild monteringsadapter DN 100 för anslutning av 108 – 114.3 mm rör extern diameter tryckledning
  • 2 pumpmotorer
    • Trefasmotor 400 V, 50 Hz
    • Kapsling IP 68
    • Med axel och roterande mekanisk tätning
    • Med blockeringsfri fri flödesimpeller
  • Pneumatisk nivåomkoppling med pilotrör och pneumatisk kontrolledning
  • Mini kompressor för luftbubbelinsprutning
  • Omkopplings- och larmenhet
    • Kapsling IP 54
    • Med 1.5 m kabel och EEC-kontakt
    • Med potentialfria larmkontakter
    • Inkl. 4 m kabel mellan pump och kopplingsdosa.

Info-box

OBS: Max. temperatur får råda endast kortvarigt.

OBS: 3-Tanksanläggning vid förfrågan

TypMotoreffektHuvuddataGranu

lering
Total

volym
ViktArt.

nr
P1P2Ström

förbrukning
Spänn-

ing
Rev.-

räkning
Inlopp

höjd Z 1
Inlopp

höjd Z 2
Inlopp

höjd Z 3
Ovaninlopp
[kW][kW][A][V][U/min][mm][l][l][l][l][l][kg]
Muli Pro-PE V‑15 parallell2,011,54,140014508048061066066010402100175.12.94
Muli Pro-PE V‑22 parallell2,942,25,240030008048061066066010402150175.12.95
Muli Pro-PE V‑30 parallell3,8737,240030008048061066066010402250175.12.96
Muli Pro-PE V‑40 parallell5,1410,340030008048061066066010402300175.12.97
TypMotoreffektHuvuddataGranuleringVolymTotal

volym
ViktArt.

nr
P1P2StrömförbrukningSpänningRev.räkningInloppshöjd Z1Inloppshöjd Z2Inloppshöjd Z3Ovaninlopp
Muli Pro-PE V‑15 parallell2,01 kW1,5 kW4,1 A400 V1450 U/min80 mm480 l610 l660 l660 l1040 l210 kg0175.12.94
Muli Pro-PE V‑22 parallell2,94 kW2,2 kW5,2 A400 V3000 U/min80 mm480 l610 l660 l660 l1040 l215 kg0175.12.95
Muli Pro-PE V‑30 parallell3,87 kW3 kW7,2 A400 V3000 U/min80 mm480 l610 l660 l660 l1040 l225 kg0175.12.96
Muli Pro-PE V‑40 parallell5,1 kW4 kW10,3 A400 V3000 U/min80 mm480 l610 l660 l660 l1040 l230 kg0175.12.97

Blixtljus

Beskrivning
  • Vikt: 0,5 kg

Blixtljus


0150.46.94: Signalanlage mit GSM- Modul

Beskrivning
  • Vikt: 2 kg

Signaleringsenhet

Suitable for
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat-S
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

Anslutnings- och översvämningsmodulset

Suitable for
  • Triplex-K
    • Bakvattenventil DN 100 – DN 150
  • Quatrix-K bakvattenventil
  • Alla avloppspumpstationer
  • Alla avskiljare
Beskrivning
  • För larm av läcka orsakad t.ex. av rörbrott
  • För elektriskt ledande vätskor
  • Med potentialfri kontakt
  • Synliga och hörbara larm (ca 80 dB)
  • Dimensioner (bredd x höjd x djup): 160 x 120 x 75 mm
  • Kapslingsklass: IP 65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad: 1.4 m
  • Översvämningsindikator med 10 m kabel
  • Vikt: 1,1 kg

Signalhorn

Beskrivning
  • Vikt: 0,2 kg

Signalhorn

Beskrivning
  • 230V AC
  • Strömförbrukning: 15mA
  • 172x70x78mm (LxBxD)
  • Kapsling: IP33
  • 92 dB(A)
  • Vikt: 0,3 kg

Kåpa för styrskåp med huvudbrytare

Beskrivning
  • Kapsling med huvudbrytare ersätter befintligt kapsling utan huvudbrytare
  • Genom att använda huvudbrytaren frånskiljer man hela installationen från elnätet

Stoppventil DN 80

Suitable for
  • Avloppspumpstation
Beskrivning
  • Tillverkat i gjutjärn
  • För tryckledning
  • Längd: 180 mm
  • Vikt: 24 kg

Stoppventil DN 100

Suitable for
  • Avloppspumpstation
Beskrivning
  • Tillverkat i gjutjärn
  • För tryckledning
  • Längd: 190 mm
  • Vikt: 34,3 kg

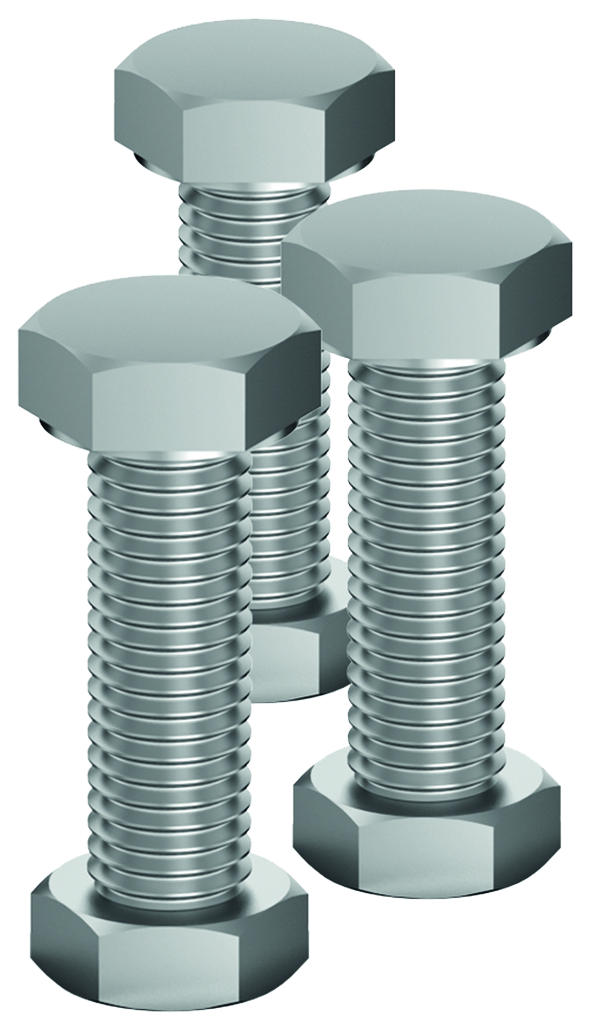

Säkringsstycke ND 80

Suitable for
  • Avstängningsventil
    • 0159.09.89
Beskrivning
  • 8 skruvar och muttrar
  • 1 tätning
  • Vikt: 1,3 kg

Säkringsstycke ND 100

Suitable for
  • Avstängningsventil
    • 0159.09.90
Beskrivning
  • 8 skruvar och muttrar
  • 1 tätning
  • Vikt: 1,3 kg

Inloppsventil DN 100

Beskrivning
  • Vikt: 5,9 kg

Inloppsventil DN 100

Suitable for
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 2 och 4
  • LipuMobil-P – typ 0.5
Beskrivning
  • Tillverkad i PVC
  • 110 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 176 x 330 mm (L x H)
  • Vikt: 3,1 kg

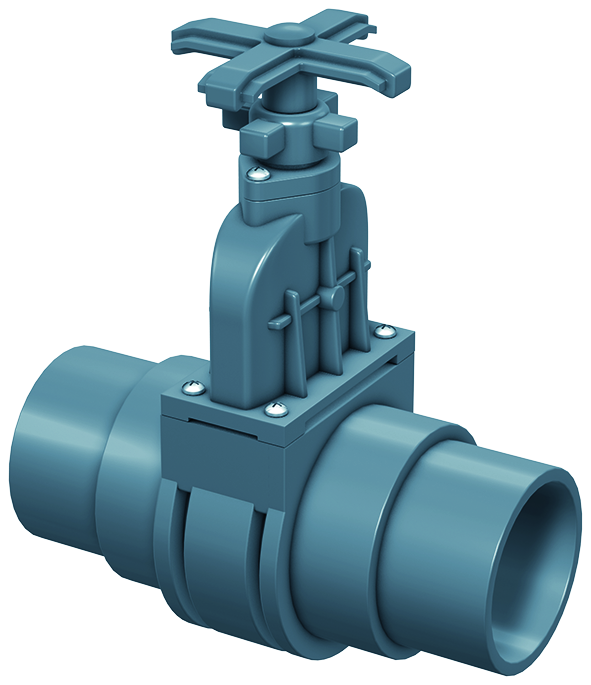

Inloppsventil DN 150

Beskrivning
  • Vikt: 10,2 kg

Inloppsventil DN 150

Suitable for
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 7 – typ 10
Beskrivning
  • Tillverkad i PVC
  • 160 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 226 x 510 mm (L x H)
  • Vikt: 7 kg

0175.23.73: Handmembranpumpe komplett bestehend aus:

Suitable for
  • Avloppspumpstation
Beskrivning
  • Vikt: 14,4 kg

Trevägsventil 1½"

Suitable for
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 3,3 kg

Stoppventil 1½"

Suitable for
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 1 kg

Toroidal tätningsring

Suitable for
  • LipuSmart-P
  • Powerlift installationsset DN 100
  • Fäkablock II
  • Alla Muli avloppspumpstationer
Beskrivning
  • Som ytterligare komponent för tryckledning DN 80
  • Vikt: 0,3 kg
