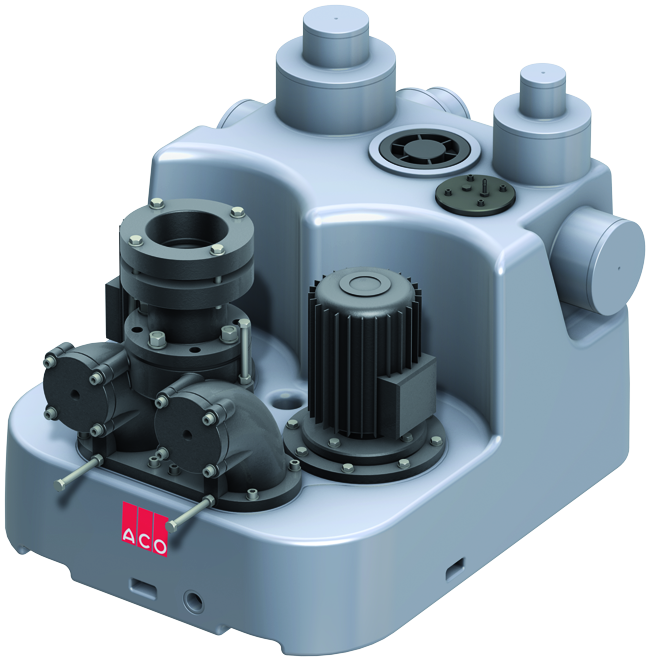

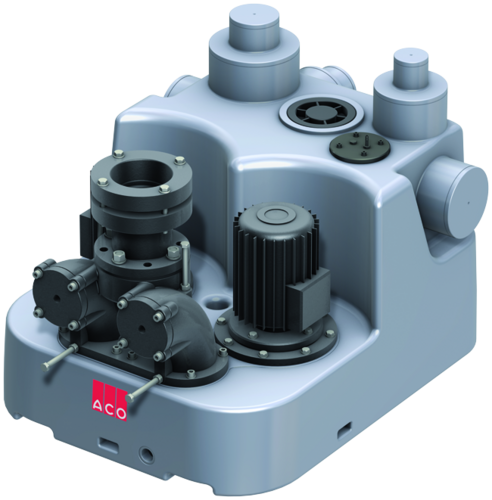

ACO Muli Star DDP


Produktfördelar

  • Låg vikt
  • Olika inloppshöjder
  • CFD-optimerad impeller
  • Hög kemisk beständighet hos alla komponenter
  • Passar för användning nedströms fettavskiljare
  • Snabb installation
  • Klar att ansluta
  • Stor nyttovolym – upp till 185 l
  • Anpassad till dörrdimension: 780 mm

Produktinformation

  • Användningsområden
    • Nedströms fettavskiljare upp till NS 15 – i samband med luftbubbelinsprutning
    • Flerfamiljshus
    • Kontorsbyggnader, hotell
    • Sjukhus
  • Tank i polyetylen
    • Bottenutlopp R 1"
    • Inspektionsöppning för enkelt underhåll, diameter: 130 mm (DDP1), 130 mm och 250 mm (DDP2)
    • Fixeringsset för flytsäker förankring
    • Anslutning för manuell diafragmapump DN 50
    • 2 horisontella inloppsstosar, DN 100
    • 4 horisontella inloppsstosar, DN 150
    • 2 vertikala inloppsstosar DN 100/DN 150/DN 200
    • 1 luftningsstos DN 70 (som tillval DN 100)
  • Tryckledningsansutning
    • Backventil med kula i hus
    • Y-förgreningsrör med luftnings- och fixeringsskruv
    • Specialadapter DN 80 för elastisk anslutning av tryckledningen med 108 – 114.3 mm utanför rördiametern (tillval 88 – 90 mm)
    • Anslutningsfläns för avstängningsventil DN 80 PN 16
  • 2 pumpenheter
    • 3-fasmotor: 400 V, 50 Hz
    • Kapslingsklass IP 68
    • Integrerad ständig motorövervakning
    • Blockeringsfri fri flödesimpeller
    • 10 m anslutningskabel
  • Nivåomkoppling
    • Pneumatisk nivåomkoppling med 10 m styrkabel
    • Som tillval med luftbubbelinsprutning (tillbehör)
    • Styrskåp
    • Kapslingsklass IP 54
    • 1.5 m kabel och CEE-kontakt
    • Isolerad grupplarms- och driftssignal
  • Testad enligt EN 12050‑1

Info-box

OBS: Max. temperatur får uppnås endast under en kort period.

TypMotoreffektHuvuddataGranu

lering
Total

volym
ViktArt.

nr
P1P2Ström

förbrukning
Spänn-

ing
Rev.-

räkning
Inlopp

höjd Z 1
Inlopp

höjd Z 2
Ovaninlopp
[kW][kW][A][V][U/min][mm][l][l][l][l][kg]
Muli-Star DDP 1.11,831,55400140065651101101501041202.00.01
Muli-Star DDP 1.23,45310400280065651101101501231202.00.02
Muli-Star DDP 2.11,831,55400140065951851853001081202.00.04
Muli-Star DDP 2.23,45310400280065951851853001281202.00.05
TypMotoreffektHuvuddataGranuleringVolymTotal

volym
ViktArt.

nr
P1P2StrömförbrukningSpänningRev.räkningInloppshöjd Z1Inloppshöjd Z2Ovaninlopp
Muli-Star DDP 1.11,83 kW1,5 kW5 A400 V1400 U/min65 mm65 l110 l110 l150 l104 kg1202.00.01
Muli-Star DDP 1.23,45 kW3 kW10 A400 V2800 U/min65 mm65 l110 l110 l150 l123 kg1202.00.02
Muli-Star DDP 2.11,83 kW1,5 kW5 A400 V1400 U/min65 mm95 l185 l185 l300 l108 kg1202.00.04
Muli-Star DDP 2.23,45 kW3 kW10 A400 V2800 U/min65 mm95 l185 l185 l300 l128 kg1202.00.05

Blixtljus

Beskrivning
  • Vikt: 0,5 kg

Blixtljus


0150.46.94: Signalanlage mit GSM- Modul

Beskrivning
  • Vikt: 2 kg

Signaleringsenhet

Suitable for
  • Quatrix-K typ 3F automatiskt bakvattenventil
  • Alla Muli avloppspumpstationer
  • Förinstallation i container mono/duo
  • Muli-Max
  • Sinkamat-S
  • Sinkamat-Z
  • Sinkamat-Z (undergolv)
    • Duo
Beskrivning
  • Självladdande
  • Med potentialfri kontakt
  • Synlig och hörbar
  • Utan Kontaktregulator
  • För montering utanför Ex-klassat område
  • Hus: 125 x 175 x 75 mm
  • Kapslingsklass: IP65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad med kabel: 2 m
  • Vikt: 1,4 kg

Anslutnings- och översvämningsmodulset

Suitable for
  • Triplex-K
    • Bakvattenventil DN 100 – DN 150
  • Quatrix-K bakvattenventil
  • Alla avloppspumpstationer
  • Alla avskiljare
Beskrivning
  • För larm av läcka orsakad t.ex. av rörbrott
  • För elektriskt ledande vätskor
  • Med potentialfri kontakt
  • Synliga och hörbara larm (ca 80 dB)
  • Dimensioner (bredd x höjd x djup): 160 x 120 x 75 mm
  • Kapslingsklass: IP 65
  • Driftsspänning: 230 V/AC 50/60 Hz
  • Färdigkopplad: 1.4 m
  • Översvämningsindikator med 10 m kabel
  • Vikt: 1,1 kg

Signalhorn

Beskrivning
  • Vikt: 0,2 kg

Signalhorn

Beskrivning
  • 230V AC
  • Strömförbrukning: 15mA
  • 172x70x78mm (LxBxD)
  • Kapsling: IP33
  • 92 dB(A)
  • Vikt: 0,3 kg

Kåpa för styrskåp med huvudbrytare

Beskrivning
  • Kapsling med huvudbrytare ersätter befintligt kapsling utan huvudbrytare
  • Genom att använda huvudbrytaren frånskiljer man hela installationen från elnätet

Luftbubbleinsprutning

Beskrivning
  • För efterhandsmontering på Muli-Mini och Muli-Star DDP avloppspumpstationer
  • Med mini-kompressor och kopplingar
  • För ökad driftssäkerhet
  • För hantering av flytande skikt (avloppsvatten innehållande fett)
  • Vikt: 1,9 kg

Stoppventil DN 80

Suitable for
  • LipuSmart-P
  • Muli-Star MDP1/MWP1
  • Muli-Star DDP 1/2
Beskrivning
  • Tillverkat i gjutjärn
  • 8 skruvar och muttrar
  • 1 DN 80 tätning
  • Längd: 180 mm
  • Vikt: 19,4 kg

Toroidal tätningsring

Suitable for
  • LipuSmart-P
  • Powerlift installationsset DN 100
  • Fäkablock II
  • Alla Muli avloppspumpstationer
Beskrivning
  • Som ytterligare komponent för tryckledning DN 80
  • Vikt: 0,3 kg

Inloppsventil DN 100

Beskrivning
  • Vikt: 5,9 kg

Inloppsventil DN 100

Suitable for
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 2 och 4
  • LipuMobil-P – typ 0.5
Beskrivning
  • Tillverkad i PVC
  • 110 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 176 x 330 mm (L x H)
  • Vikt: 3,1 kg

Inloppsventil DN 150

Beskrivning
  • Vikt: 10,2 kg

Inloppsventil DN 150

Suitable for
  • Avloppspumpstation
  • Fettavskiljare i polyetylen
  • Stärkelseavskiljare i polyetylen
  • Tankanläggning uppströms
    • Typ 7 – typ 10
Beskrivning
  • Tillverkad i PVC
  • 160 mm knock-out på båda sidor med kanttätningsring
  • Dimensioner totalt: 226 x 510 mm (L x H)
  • Vikt: 7 kg

Inloppsventil DN 200

Beskrivning
  • Vikt: 8,4 kg

0175.23.73: Handmembranpumpe komplett bestehend aus:

Suitable for
  • Avloppspumpstation
Beskrivning
  • Vikt: 14,4 kg

Trevägsventil 1½"

Suitable for
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 3,3 kg

Stoppventil 1½"

Suitable for
  • Avloppspumpstation
Beskrivning
  • För handmembranpump
  • Vikt: 1 kg
