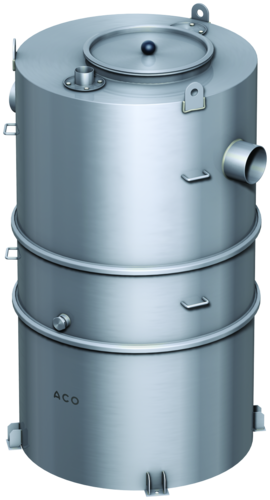

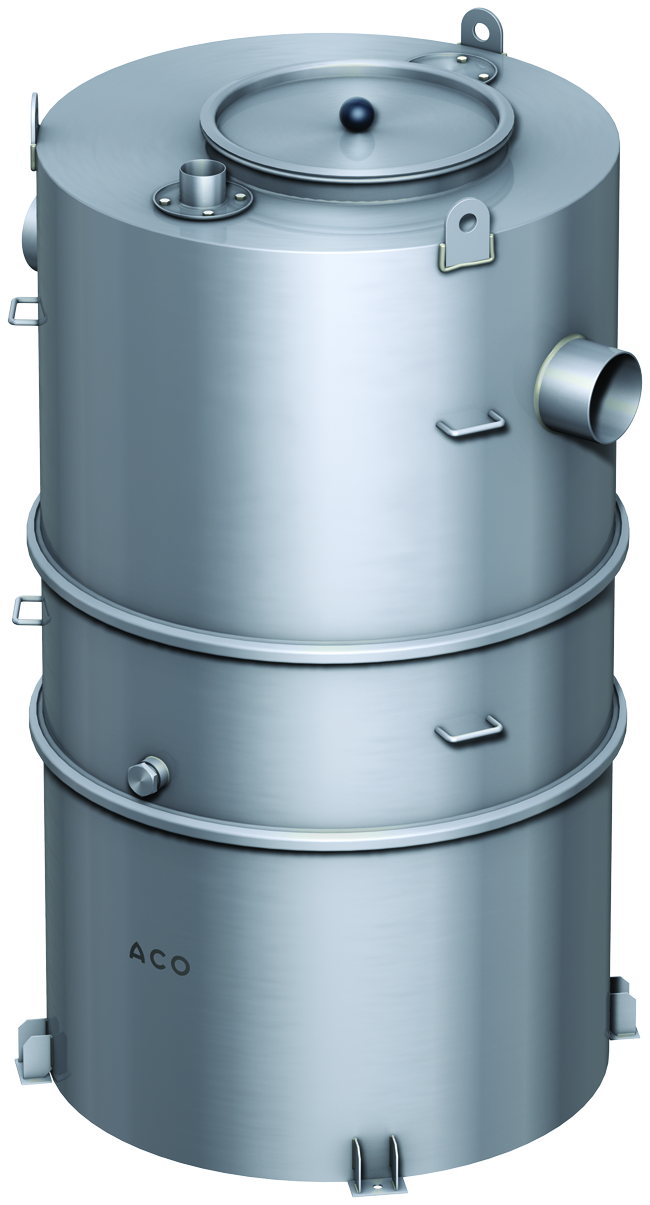

Coalisator R

Nominell kapacitet	Nominell bredd	Innehåll				Vikt		Art. nr
		Slamfång	Slamtank	Oljetank	Total	Tyngsta enskilda komponent	Total
		[l]	[l]	[l]	[l]	[kg]	[kg]
NS 3	DN 100	600	448	160	725	85,0	170	7603.00.50
NS 6	DN 150	1200	617	160	980	65,0	195	7606.00.50
NS 10	DN 150	2500	1250	798	2570	100,0	300	7610.00.50

Nominell kapacitet	Nominell bredd	Innehåll				Vikt		Art. nr
Nominell kapacitet	Nominell bredd	Slamfång	Slamtank	Oljetank	Total	Tyngsta enskilda komponent	Total	Art. nr
NS 3	DN 100	600 l	448 l	160 l	725 l	85,0 kg	170 kg	7603.00.50
NS 6	DN 150	1200 l	617 l	160 l	980 l	65,0 kg	195 kg	7606.00.50
NS 10	DN 150	2500 l	1250 l	798 l	2570 l	100,0 kg	300 kg	7610.00.50

Nominell kapacitet	Inlopp/utlopp enligt DIN EN 877	Slamfång	Dimensioner
		Slamfång	L1	L2	L3	D	H1	H2	H3	H4	D1	Z/antal segment
		[l]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
NS 3	DN 100	600	1180	1090	800	110	985	965	1450	1650	1005	785/2
NS 6	DN 150	1200	1180	1090	800	160	1330	1310	1800	2000	1005	830/3
NS 10	DN 150	2500	1950	2060	1190	160	1095	1075	1600	1800	1750	600/3

Slamfång till Coalisator E
